磁力反应釜结构与安装形式

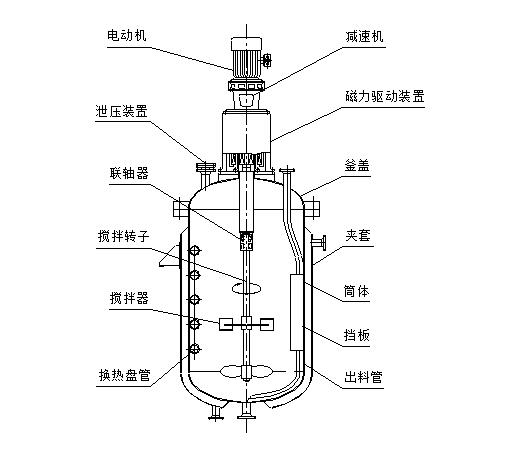

磁力驱动反应釜是将磁力耦合器应用在搅拌反应釜上的一种新型设备。由于磁力耦合器属于无接触传递力矩。（详见结构示意图）因而可以将电机，减速机输出力矩与容器内搅拌所需力矩隔离开来，也就是搅拌能在容器内全封闭、无泄漏运转。磁力驱动搅拌反应釜通常是由电机、减速机、磁力耦合器、搅拌器和反应釜体组成。其余辅助装置与普通反应釜一样。

磁力反应釜结构型式：

1.可拆式磁力反应釜：其筒体与釜盖通过法兰、螺柱（或螺栓）、螺母等紧固件牢固地连接在一起。其釜盖和釜底可根据需要分别按平面形、椭圆形、球形或锥形等结构设计。此结构反应釜一般适用容积在2000L以下，压力在6.0Mpa以内，由于可拆开式结构对设备的维修、拆卸都比较方便的优点，特别是易燃、易爆、有毒介质的化学反应， 更加显示出它的优越性。

2.不可拆式磁力反应釜：其筒体与釜盖通过焊接方法牢固地连接在一起。其釜盖和釜底可根据需要分别按椭圆形、球形或锥形等结构设计。此结构反应釜一般适用于高压，大容积设备。由于结构简单，开有人孔，对设备的维修、拆卸也比较方便，制作成本比可拆式便宜，制作周期又比较短，所以使用广泛，特别适合于各种极毒、易燃、易爆以及其它渗透力极强的高压，高真空，高温、高转速的氢化、氧化、氨化、硫化、氟化等化学反应过程中，更加能显示出它的优越性。目前是石油化工、制药、农药、食品、微生物工程及科研等部门理想的反应设备。
