【图】磁力底搅拌装置结构原理

    磁力底搅拌装置是石灰石石膏湿法烟气脱硫工艺中的关键设备，主要功能是搅拌洗涤浆液防止亚硫酸盐、硫酸盐和石膏的沉积。
    其中烟气脱硫搅拌轴安装在脱硫吸收塔或事故浆液池等装置上，旋转搅拌轴与塔体之间的密封装置是反应塔乃至整个工艺流程可能发生故障频繁的部位之一，其整体性能是直接影响设备运投成本、检修周期和检修成本的重要因素。

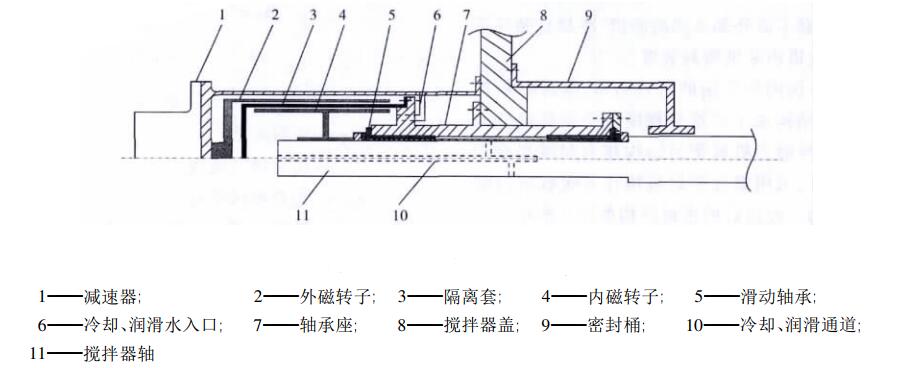

    磁力底搅拌装置结构如图1所示。

图1 磁力底搅拌装置结构

    磁力底搅拌器轴内开有冷却、润滑通道，轴承座与隔离套之间的腔体里面引入外部水源，在水泵驱动下，由水对磁力搅拌器及滑动轴承进行润滑、冷却，并且在密封桶的左侧腔体形成压力为0.3MPa的水压。而密封桶右侧浆液压力为0.2MPa，两侧形成的压力差浆液泄漏，实现密封。同时润滑、冷却水不断注入到吸收塔内。
